Índice de polarización y absorción dieléctrica: qué es la prueba y con qué equipo se realiza
La continuidad operativa y la seguridad son primordiales en las instalaciones eléctricas ya sea del ámbito manufacturero, comercial o de servicios. Dentro del programa de un mantenimiento eléctrico preventivo, encontramos las pruebas de medición de índice de polarización (IP) y de absorción dieléctrica (DAR). Estas pruebas permiten analizar el comportamiento de los materiales aislantes ante condiciones específicas de operación, así como circunstancias generales del medio ambiente como la humedad, suciedad o exposición solar.
Fenómeno dieléctrico evaluado
La propiedad del aislamiento está diseñada para dar paso a una corriente total que se compone de tres tipos, corriente de absorción, corriente de carga capacitiva y la corriente de fuga en el conductor. Un aislamiento sin problemas se expresa mediante la disminución de la corriente de absorción, pues se produce una polarización de moléculas del dieléctrico. En caso contrario, cuando el material tiene una considerable presencia de humedad, las corrientes de fuga predominan, volviéndose una constante que impide la caída de la corriente total, generando riesgos en la operación. El índice de polarización y absorción dieléctrica que se mide al aplicar una tensión continua, nos arrojará los datos necesarios para evaluar el estado del aislamiento.
Definición de las pruebas: PI y DAR
En palabras concretas podemos decir que el índice de polarización (PI) se obtiene al aplicar tensión de prueba durante 10 minutos, tomando en cuenta el valor medido al minuto 10 y al minuto 1, siendo el resultado de esta relación el índice de polarización, este proceso se puede representar con la siguiente fórmula: PI = R10min / R1min
En el caso de la absorción dieléctrica (DAR), el período de tiempo a tomar en cuenta es más corto, ya que se mide la resistencia de aislamiento a los 60 y a los 30 segundos, la relación de estos valores nos arroja el cálculo “índice de absorción”, con la fórmula: DAR = R60s / R30s. Esta prueba ayuda a detectar problemas en los equipos con aislamientos como resinas o plásticos, y otros materiales aislantes de baja capacitancia, que tiene la propiedad de ser más sensible.

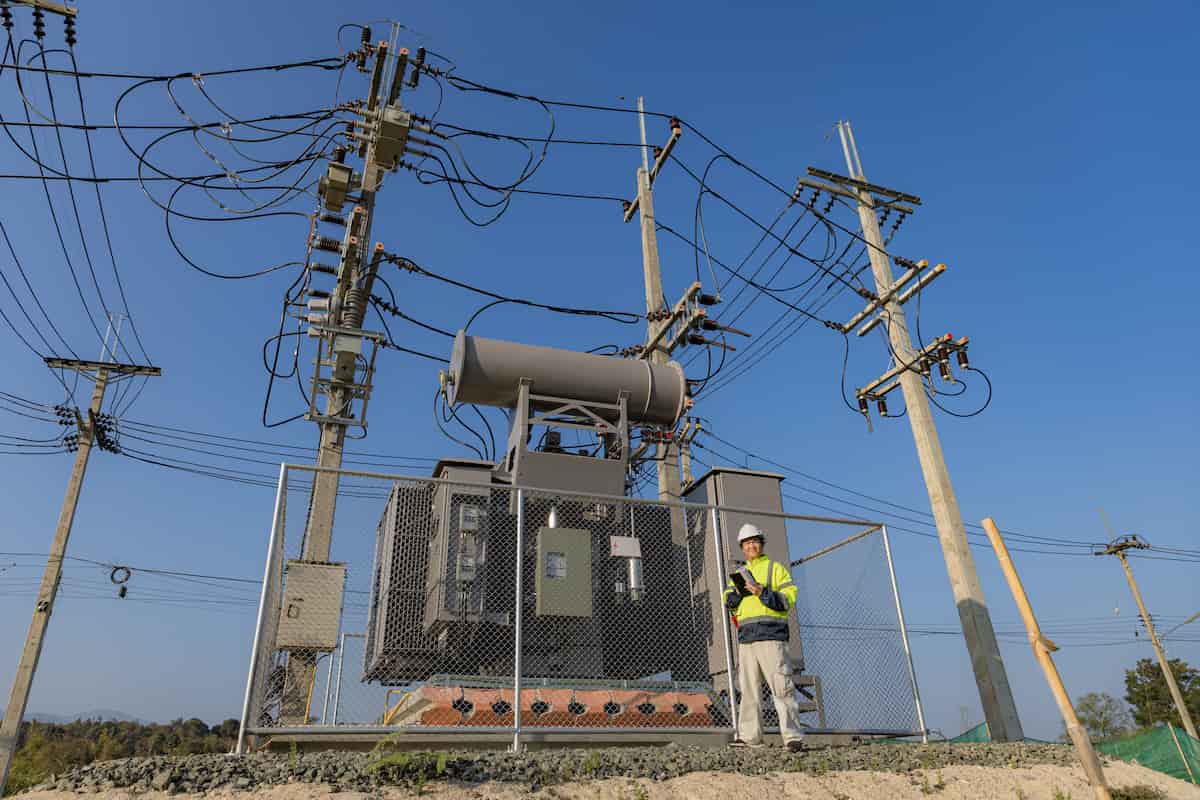

En términos generales podemos destacar a manera de diferencias que la prueba de índice de polarización (PI) es la correspondiente para equipos y transformadores de gran potencia. Mientras que la de índice de absorción (DAR) es una prueba rápida, llevada a la práctica cuando se dispone de poco tiempo para hacer mediciones.
¿Cuándo se realizan las pruebas de índice de polarización y absorción?
Estas son pruebas que usan estándares universales de diagnóstico en sistemas de aislamiento, realizándose en momentos específicos, tales como:
- Puesta en servicio: se debe llevar a cabo como prueba de referencia al arranque de funcionamiento de equipos, lo cual será la base para futuras comparaciones.
- Mantenimiento preventivo y predictivo: como verificación de rendimiento y eficiencia en las tareas de limpieza, hermeticidad y reparaciones.
- Pruebas y evaluaciones programadas: monitoreos periódicos que permiten detectar degradación de los materiales aislantes a lo largo del tiempo.
Los motores y generadores están en constante exposición a tierra, polvo, humedad, calor, vibración y envejecimiento, las pruebas de índice de polarización y absorción nos permiten detectar cualquier anomalía generada por estos factores.
¿Qué instrumentos se utilizan para realizar estas pruebas?
La ejecución de estas pruebas de índice de polarización y absorción se llevan a cabo con probadores de resistencia de aislamiento conocidos como megóhmetros, los cuales tienen capacidad de generar altos voltajes de corriente continúa desde 50V hasta 15KV, pues se requieren equipos de media y alta tensión que superen los umbrales de tensión de los componentes dieléctricos que se necesitan para inducir corriente de polarización.
Probadores de aislamiento de media y alta tensión MEGGER
MEGGER, la marca de probadores líder en el sector industrial, tiene en el mercado la línea MIT los cuales son un estándar para las pruebas índice de polarización y absorción. Su alta especialización ha puesto a nuestro alcance equipos como el MIT515/2 ideal para pruebas PI en cables, transformadores, interruptores y motores. El MIT1025/2 para pruebas de resistencia de aislamiento de hasta 10kV. Es un equipo con la capacidad de realizar pruebas de índice de absorción (DAR) y cuenta con memoria para almacenar resultados con fecha y hora, así como puerto USB para la descarga de datos.
Si deseas conocer las características y alcance de cada equipo, descarga las fichas técnicas de los probadores de aislamiento de media y alta tensión MEGGER en nuestra página web.
