Ducter: qué es, para qué sirve y diferencia con un MEGGER

Si trabajas en mantenimiento eléctrico industrial, seguramente ya sabes que no todas las mediciones de resistencia son iguales. Hay un tipo de prueba que muchos técnicos pasan por alto o realizan con el instrumento equivocado: la medición de resistencias eléctricas extremadamente bajas, en rangos de miliohmios (mΩ) y microohmios (µΩ). Para eso existe el Ducter de MEGGER.

En este artículo te explicamos qué es, cómo funciona,qué equipos se usan y cuál es la diferencia real entre un Ducter y un MEGGER convencional. Dos instrumentos que se confunden frecuentemente, pero que sus métodos de medición son completamente distintos.

¿Qué es un Ducter y qué mediciones realiza?

Un Ducter es un medidor de resistencia de baja magnitud. A diferencia de un multímetro convencional, que no está diseñado para inyectar corriente de prueba controlada sino únicamente para medirla, el Ducter aplica una alta corriente(entre 2 y 200 A según el modelo), directamente al componente bajo prueba y mide la caída de voltaje resultante.

¿Por qué necesitas tanta corriente para medir una resistencia tan pequeña? Porque cuando hablamos de valores en miliohmios o microohmios, cualquier fuente de interferencia, incluyendo los propios cables de prueba, puede contaminar el resultado. La corriente alta asegura que la señal medida sea lo suficientemente clara para obtener una lectura confiable.

¿Qué es la resistencia óhmica o baja resistencia?

Se habla de resistencia óhmica baja cuando el valor medido es inferior a 1 ohmio. En ese rango entran los miliohmios y microohmios, que son las magnitudes típicas de contactos eléctricos, uniones conductoras y bobinados en buen estado.

Cuando el Ducter arroja valores anormalmente altos en estos componentes, es una señal de alerta. Las causas más comunes son:

• Corrosión en terminales por exposición a humedad o ambientes agresivos
• Soldaduras defectuosas o desgastadas con el tiempo
• Uniones flojas causadas por vibraciones en entornos industriales

Detectar estas condiciones a tiempo es exactamente para lo que fue diseñado el Ducter.

¿Por qué no basta con un multímetro convencional?

Esta es una de las preguntas más frecuentes entre técnicos que se acercan por primera vez a las pruebas de baja resistencia. La respuesta es sencilla: los cables de prueba de un multímetro estándar tienen una resistencia propia de entre 0.2 y 0.5 ohmios. Cuando el valor que intentas medir está en ese mismo orden de magnitud, el resultado que obtienes incluye la resistencia de los cables, y ya no puedes confiar en él.

El Ducter resuelve este problema con el método Kelvin de cuatro terminales. La idea es usar dos pares de cables independientes: uno inyecta la corriente al componente y el otro mide el voltaje directamente en los puntos de contacto, sin pasar por la resistencia de los cables de corriente. El resultado es una medición limpia, que refleja únicamente la resistencia del componente que te interesa.

¿En qué equipos se usa el Ducter de MEGGER?

La versatilidad del Ducter lo convierte en un instrumento indispensable en cualquier programa de mantenimiento eléctrico industrial. Estas son las aplicaciones más comunes:

• Bobinados y devanados de motores eléctricos
• Interruptores de potencia
• Contactos móviles
• Resistencia de contacto en cuchillas y seccionadores
• Sistemas de puesta a tierra
• Devanados de transformadores
• Barras colectoras y uniones conductoras

¿Por qué son tan importantes las pruebas de baja resistencia?

Más allá de la técnica, las pruebas con Ducter tienen un impacto directo en la confiabilidad y seguridad de una instalación eléctrica. Aquí te explicamos en qué situaciones marcan la diferencia:

Mantenimiento preventivo

Si mides periódicamente la resistencia de contactos, uniones y conexiones, puedes establecer valores de referencia para cada equipo. Cuando una medición futura se desvía de esa referencia, tienes una señal temprana de deterioro, con lo que ganas tiempo suficiente para actuar antes de que ocurra una falla.

Diagnóstico de fallas

Una resistencia de contacto elevada genera calor localizado. Con el Ducter puedes identificar exactamente qué conexión o componente está fallando, sin tener que desmontar el equipo completo para inspeccionar visualmente. Eso se traduce en menos tiempo fuera de servicio y diagnósticos más precisos.

Verificación después de un evento de falla

Después de un cortocircuito o una sobrecorriente, los contactos de interruptores y seccionadores pueden quedar dañados sin que haya evidencia visual. La prueba con Ducter confirma si el equipo quedó en condiciones operativas o si debe reemplazarse antes de volver a energizar. Una decisión que no debe tomarse a simple vista.

Inspección de conexiones nuevas

En la puesta en marcha de una instalación, la prueba de baja resistencia verifica que todas las uniones y conexiones se realizaron correctamente. Si hay una resistencia de contacto fuera de rango desde el arranque, es mejor detectarla en el momento que después, cuando ya esté generando puntos calientes bajo carga.

¿Cuál es la diferencia entre un Ducter y un MEGGER?

Esta confusión es más común de lo que parece, y tiene una explicación: en muchos talleres y plantas industriales el término ‘MEGGER’ se usa de forma genérica para referirse a cualquier instrumento de pruebas eléctricas de la marca MEGGER. Sin embargo, el Ducter y el MEGGER (medidor de aislamiento) son instrumentos completamente distintos que evalúan rangos de resistencia opuestos.

Si quieres saber si el aislamiento de un cable o motor está en buen estado, usa el MEGGER. Si quieres saber si los contactos, uniones y partes conductoras tienen buena continuidad, usa Ducter. Ambas pruebas son complementarias y en un programa de mantenimiento completo se recomiendan hacer ambas.

Los probadores de bajas resistencias MEGGER (línea DLRO Ducter)

Si buscas un instrumento confiable para realizar pruebas de baja resistencia en campo, la línea DLRO Ducter de MEGGER es la referencia del sector. Son equipos compactos, portátiles y con la robustez necesaria para entornos industriales exigentes.

Disponibles en México a través de IME García

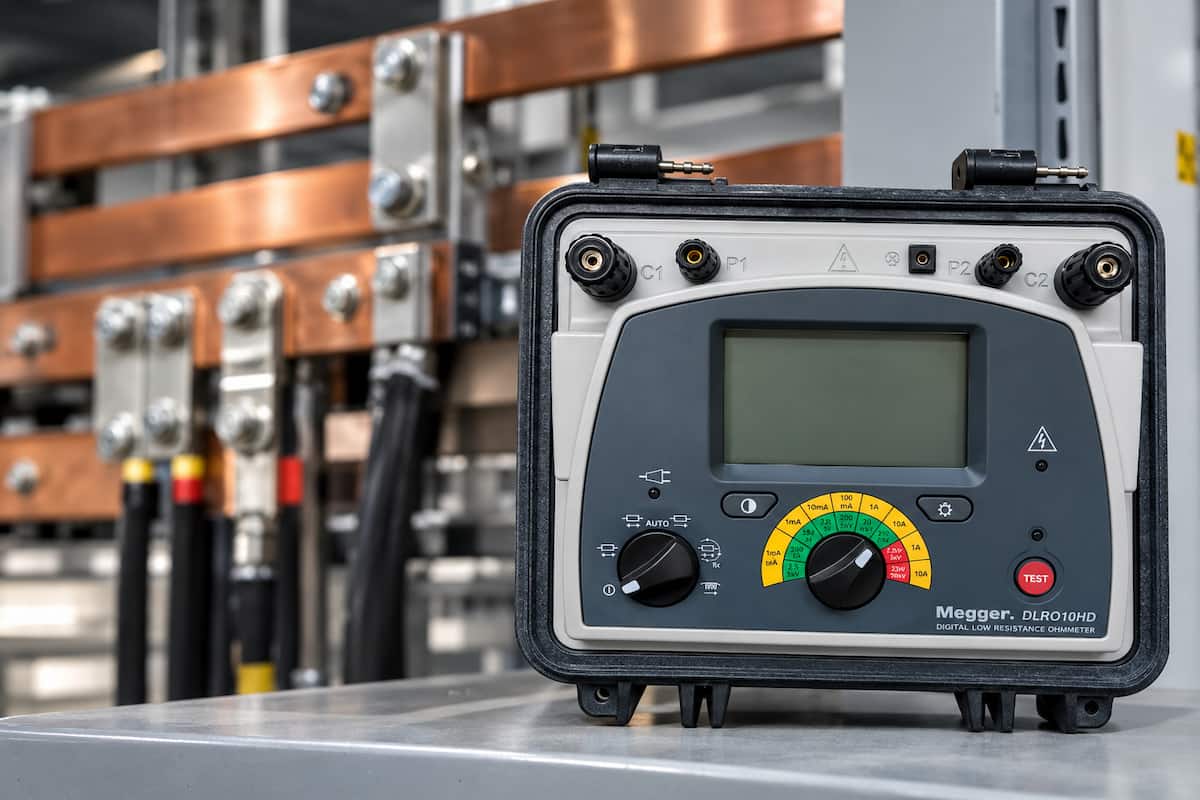

IME García comercializa la línea DLRO Ducter de MEGGER. El modelo DLRO10HD ofrece cinco modos de prueba: bidireccional, unidireccional, automático, continuo e inductivo, con un rango de corriente de inyección desde 100 µA hasta 10 A. Consulta disponibilidad y especificaciones completas con IME García, distribuidor oficial de MEGGER en México.
