TDR2010
TDR2010
Reflectómetro del dominio del tiempo

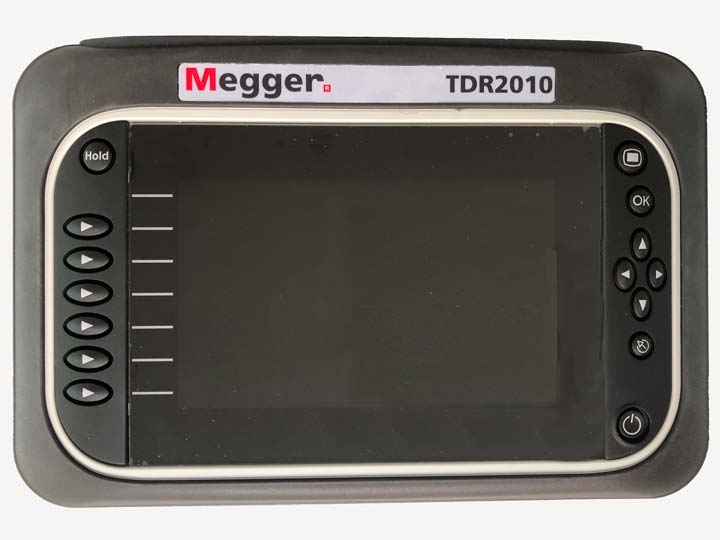

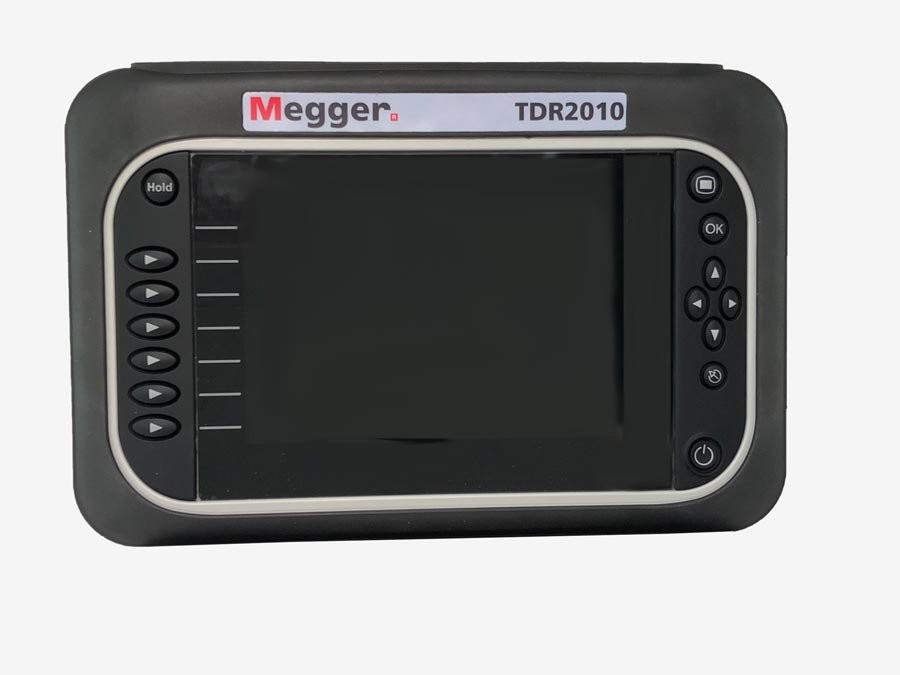

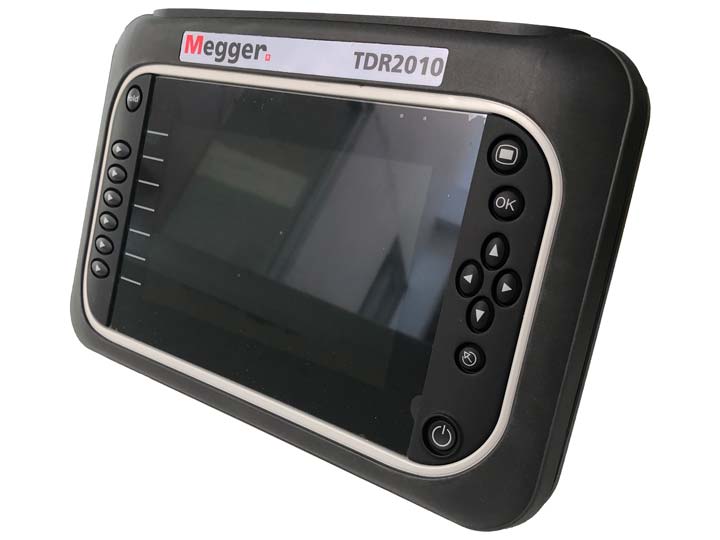

El TDR2010 es un reflectómetro del dominio del tiempo diseñado para la detección de fallas en cables desde 0.1m hasta 20Km dependiendo del cable.
Los equipos TDR2010 y TDR2050 son reflectómetros del dominio del tiempo de tamaño compacto con una alta resolución y salida de doble canal. Cuentan con la tecnología de localización de fallos en pares de cables metálicos y visualización por medio de su pantalla a color.
Tienen una resolución mínima de 0.1m y un rango máximo de 20Km según el factor de velocidad seleccionado y el tipo de cable sometido a prueba.
Cuentan con diferentes valores de impedancia de salida disponible: (TDR2010: 25, 50, 75, 100, 125 ohm + AUTO. TDR2050: 25, 50, 75, 100, 140 ohm + AUTO) y una función automática de adaptación de impedancias. El factor de velocidad puede establecerse entre 0,2 y 0,99 para satisfacer cualquier requisito de prueba de cable.
La resolución extremadamente alta junto a la retroiluminación de luz blanca y los esquemas de color que puede definir el usuario dan intensidad a la pantalla gráfica, lo que ayuda al usuario a identificar los eventos claves de la traza
- Localización de fallas en cables
- Ancho de pulso de 2ns
- Función de comparación de trazas para un examen minucioso de las condiciones de las trazas
- Opción de selección AUTO para garantizar la seleccionen de parámetros más eficaces
- Rango de longitud de medición de entre 0.1m hasta 20Km
- Duración de batería de hasta 12 horas
- Almacenamiento de 100 trazas
- Descarga de resultados a una PC por medio del software TraceXpert
- Clasificación de seguridad de 150 V CAT IV o 300 V CAT III

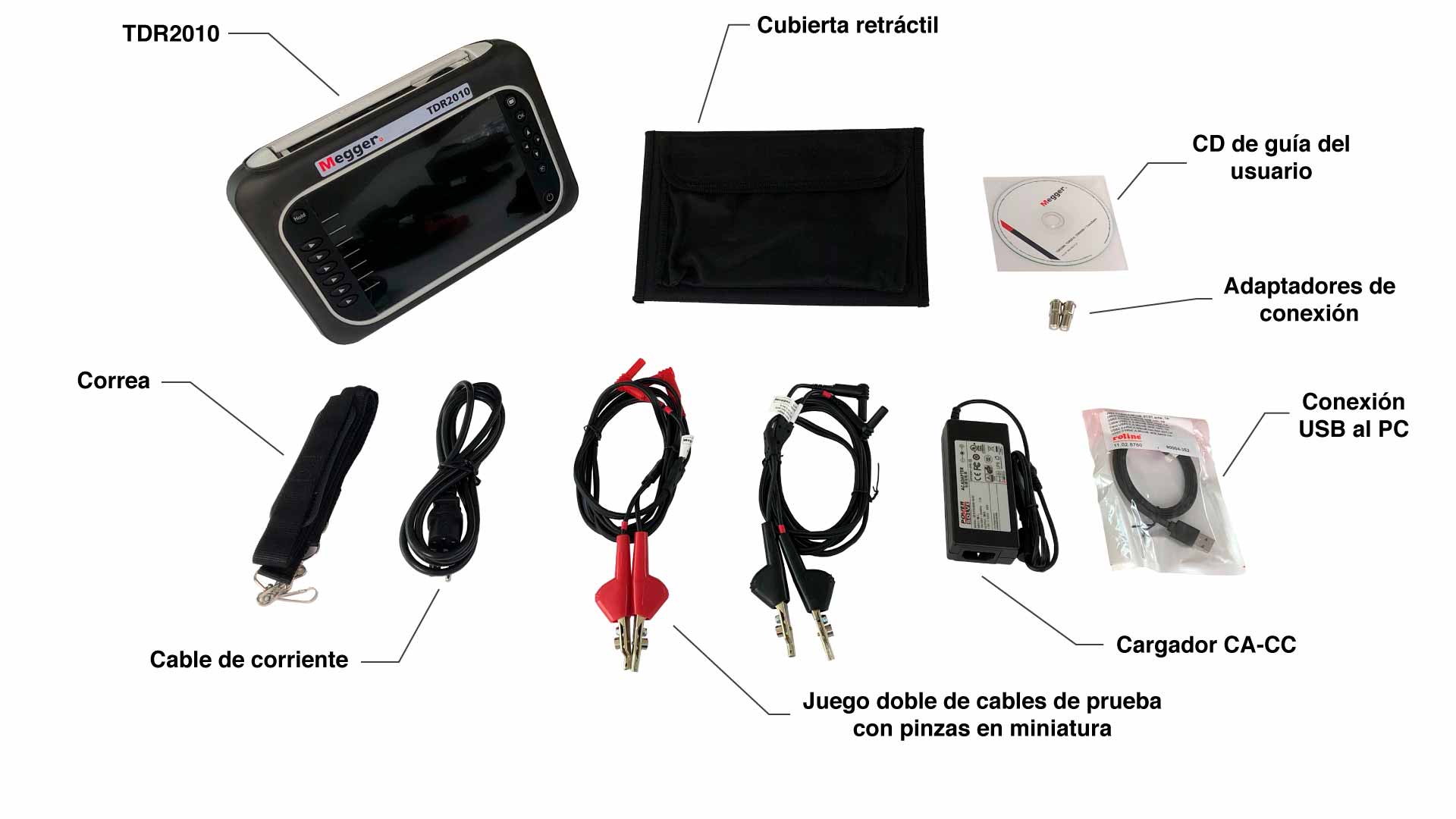

El modelo TDR2010 marca Megger incluye :
