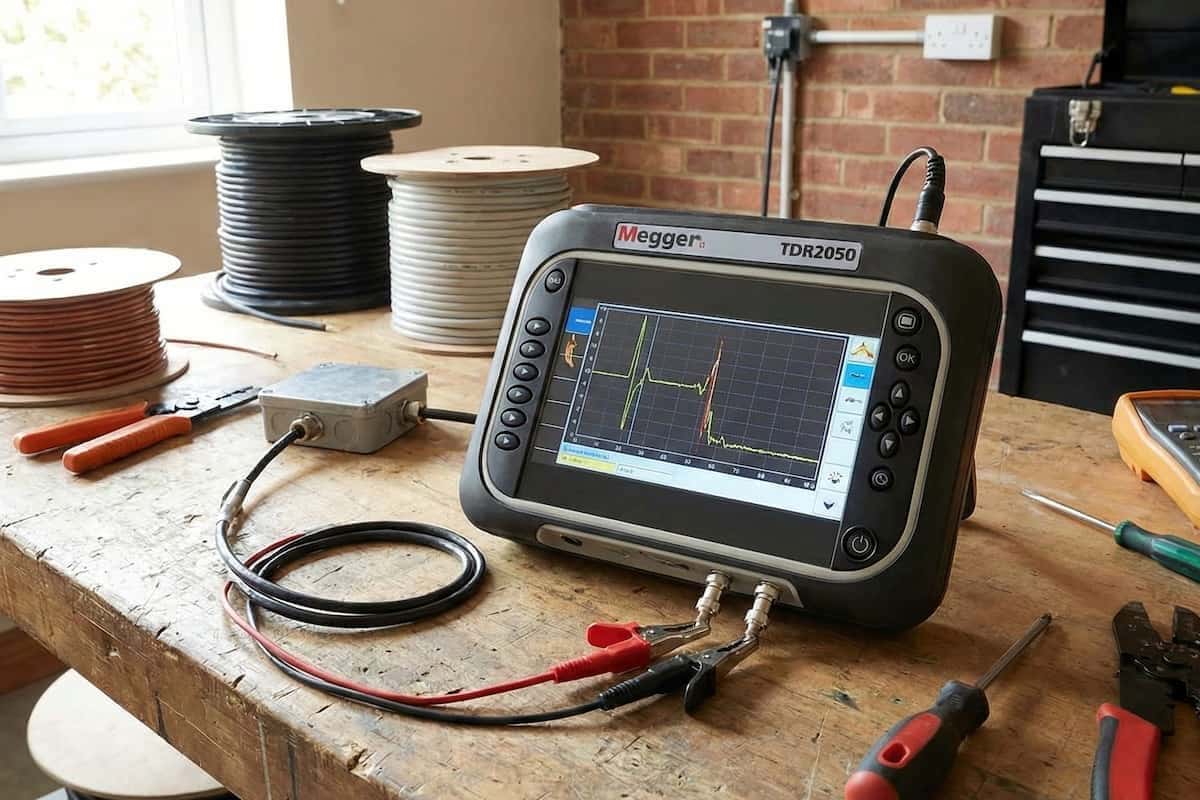

Es sorprendente el avance tecnológico del cual podemos hacer uso en la actualidad, las diferentes herramientas que nos facilitan gran cantidad de trabajos nos ayudan a optimizar tiempo, dinero y esfuerzo.  Una de esas avanzadas herramientas es el OTDR (Optical Time Domain Reflectometer, o Reflectómetro en el Dominio del Tiempo), instrumento óptico-electrónico con capacidad de localizar roturas, fugas o fallas en redes de fibra óptica, aportando precisión para ubicar en qué punto de la red será necesario ejecutar un mantenimiento oportuno.

¿Qué es un OTDR y por qué es clave en redes de fibra óptica?

En el mundo de las telecomunicaciones, el OTDR es una herramienta esencial. Este dispositivo envía pulsos de luz a través de una fibra óptica y analiza la señal reflejada y las reflexiones para medir parámetros como distancia, atenuación y fallos. Su significado radica en su capacidad para diagnosticar problemas sin necesidad de acceder físicamente a toda la red, algo que resulta complicado en instalaciones extensas o poco accesibles.

¿Para qué sirve un Reflectómetro en el Dominio del Tiempo en redes de fibra óptica?

El OTDR para fibra óptica cumple dos roles principales:

  • Instalación: certifica que la fibra cumple con estándares de calidad, verificando empalmes, conectores y longitud.
  • Mantenimiento: detecta fallas como roturas, grietas, dobleces excesivos o suciedad en conectores, incluso en puntos lejanos o externos.

A diferencia de un OLTS (Optical Loss Test Set), que mide pérdida de potencia punto a punto, el OTDR ofrece un mapa detallado de la fibra, identificando dónde y por qué ocurre una falla. Esto mejora la eficiencia en reparaciones y reduce tiempos de inactividad.

¿Cómo se mide la señal con un OTDR?

Medir con esta herramienta implica seguir algunos pasos, el primero requiere de una configuración de parámetros tales como la longitud de onda y el ancho del pulso y rango (se ajusta a la distancia de la fibra). Al conectar el OTDR se usa un cable de lanzamientos para evitar mediciones erróneas en el primer conector. Los resultados se muestran en curva que se representa en forma de gráfica de la luz reflejada y retrodispersada frente a la distancia de la fibra.

Todos los OTDR muestran la traza gráfica de los enlaces de fibras, es importante estar familiarizado con este tipo de gráficas para poder interpretar o leer los trazos que arroja el dispositivo. Un manejo de esta herramienta adecuado requiere entender la curva, ya que los picos indican reflexiones (conectores), mientras caídas suaves señalan atenuación (empalmes).

Sin embargo, existen modelos muy avanzados que efectúan análisis automatizados y traducen los mapas de eventos localizando de manera inmediata los conectores o empalmes, así como los posibles daños en la red de fibra óptica.

Características clave de un OTDR

  • Rango dinámico: determina la distancia máxima que puede analizar.
  • Resolución: capacidad para distinguir eventos cercanos entre sí.
  • Doble longitud de onda: permite pruebas en 1310 nm y 1550 nm, crucial para redes con multiplexación (WDM).
  • Almacenamiento de datos: guarda resultados para comparativos futuros, capacidad de almacenar hasta 100 trazos.

Equipos como los OTDR Megger, distribuidos por IME García, integran estas características con interfaces intuitivas, ideal para ingenieros y técnicos con distintos niveles de experiencia

Pruebas y mediciones con OTDR: mejores prácticas

Para maximizar la precisión en pruebas OTDR se pueden tomar en cuenta una serie de recomendaciones, tales como:

  • Limpieza: todo conector debe estar libre de polvo.
  • Cable de lanzamiento: elimina mediciones falsas cerca del OTDR.
  • Ajuste de pulso: usar pulsos cortos para fibras cortas y largos para distancias mayores.
  • Documentación: registrar cada prueba facilita el mantenimiento predictivo, los OTDR cuentan con capacidad para guardar datos.

IME García distribuidor de amplia experiencia en equipos de medición y prueba, te puede asesorar en cómo usar un OTDR, asegurando que los técnicos apliquen estos protocolos correctamente y lleven a cabo una prueba precisa.

 OTDR vs reflectómetro: ¿En qué se diferencian?

Aunque el término reflectómetro a veces se usa como sinónimo de OTDR , técnicamente un OTDR es un tipo de reflectómetro especializado en fibra óptica. La principal diferencia frente a un reflectómetro es que el OTDR usa pulsos de luz laser y no requiere acceso a ambos extremos de la fibra, siendo ideal para diagnósticos de certificación en redes ya desplegadas. El reflectómetro en cambio emite pulsos eléctricos y se usa en cables de corriente eléctrica y coaxial.

Calidad y soporte experto con MEGGER e IME García

El OTDR no solo es vital para instalar y mantener redes de fibra óptica, sino que garantiza su rendimiento a largo plazo. Si buscas elegir un equipo confiable, no dudes en elegir MEGGER pues se destaca por su precisión y vanguardia tecnológica, características que IME García respalda con soporte técnico especializado y asesoría personalizada.

Ya sea para pruebas OTDR, capacitación en cómo medir con OTDR o adquisición de equipos, IME García consolida su experiencia como aliado estratégico en soluciones de medición, asegurando que sus clientes optimicen la eficiencia y reduzcan costos operativos.
