¿Cómo se llama el aparato para medir la radiación solar?

Si estás buscando el nombre del aparato para medir la radiación solar, la respuesta corta es: piranómetro o medidor de irradiancia solar. Pero si lo que realmente necesitas es saber cuál elegir para trabajo fotovoltaico en campo, la respuesta corta no es suficiente, porque no todos estos instrumentos sirven para lo mismo.

Por ello, en IME García preparamos esta pequeña guía que explica qué mide cada uno, cuáles son las diferencias entre los modelos disponibles y cuál es la opción correcta para un técnico instalador que trabaja en tejados, escaleras y condiciones reales de campo.

¿Qué mide exactamente este instrumento?

El medidor de irradiancia cuantifica la potencia de la radiación solar global que llega a una superficie plana, considerando un ángulo de 180 grados sobre el plano horizontal. El resultado en W/m² te dice cuánta energía solar está disponible en ese punto y momento exacto.

Es el dato que necesitas para saber si un panel fotovoltaico está recibiendo la irradiancia que debería, calcular la corriente de cortocircuito esperada según las condiciones reales del sitio, y determinar el ángulo de instalación óptimo antes de fijar la estructura. Sin ese número, cualquier análisis de rendimiento de la instalación es una estimación.

No todos los medidores de irradiancia son iguales

Antes de elegir un instrumento, conviene entender que existen dos grandes categorías, y cada una responde a un perfil de usuario distinto:

Piranómetro de laboratorio

Es el instrumento de referencia para estaciones meteorológicas e investigación científica. Utiliza tecnología de termopila, lo que le da una precisión muy alta, clasificación ISO 9060 clase A o B. Sin embargo, es frágil, sensible a golpes y vibraciones, requiere instalación fija con nivelación precisa y tiene un costo elevado. No está diseñado para trabajar en un tejado inclinado ni operarse con una mano.

Medidor de irradiancia portátil de campo

Está diseñado para el trabajo cotidiano del técnico instalador. Utiliza tecnología de fotodiodo de silicio, calibrado contra un piranómetro patrón, lo que le da una precisión suficiente para commissioning y mantenimiento. Es robusto, compacto, económico y operable sin montar en una estructura fija. Algunos modelos integran el detector y la pantalla en una sola unidad, lo que permite trabajar con una sola mano. Una ventaja real cuando el otro brazo está ocupado manteniendo el equilibrio en un tejado.

La siguiente tabla resume las diferencias principales:

Para el trabajo de instalación, commissioning y mantenimiento de sistemas fotovoltaicos, el medidor portátil de campo es la herramienta correcta. El piranómetro de laboratorio tiene su lugar, pero ese lugar no es una superficie inclinada a cuatro metros de altura.

Sonda externa vs detector integrado: ¿qué conviene más en campo?

Dentro de los medidores portátiles hay una distinción adicional que vale la pena considerar: algunos modelos separan el sensor (sonda externa) de la unidad de lectura, mientras que otros integran ambas funciones en un solo cuerpo.

El modelo con sonda externa permite colocar el sensor exactamente en el plano del panel y hacer la lectura desde la pantalla en un punto más cómodo. Esto es útil cuando hay poca luz directa en el área de trabajo. El modelo integrado, en cambio, simplifica la operación: un solo elemento, una sola mano, sin cables entre sensor y pantalla. La elección depende del tipo de instalaciones que realizamos con mayor frecuencia.

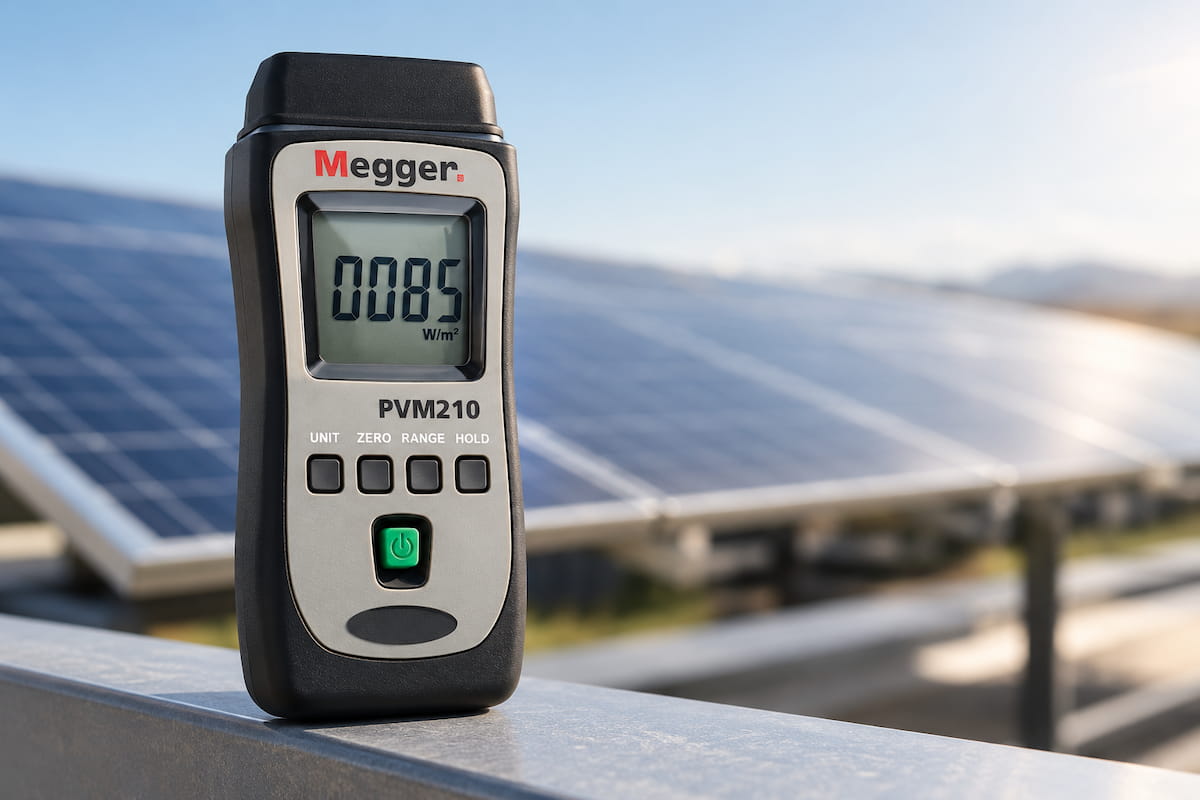

El MEGGER PVM210: el medidor de irradiancia para técnicos instaladores en campo

Si buscas un medidor de irradiancia solar portátil diseñado específicamente para el trabajo fotovoltaico en campo, el PVM210 de MEGGER es la referencia del sector. Aquí están las características que importan en la práctica:

• Detector y medidor integrados en una sola unidad: no hay cable entre sensor y pantalla. El técnico opera el instrumento con una sola mano, lo que es especialmente relevante cuando se trabaja en tejados inclinados o escaleras donde el equilibrio es prioritario.
• Rango hasta 1,999 W/m²: cubre incluso los valores de irradiancia más altos registrados en el norte de México (Sonora, Chihuahua), donde en días de alta insolación directa se pueden superar los 1,100 W/m². Un instrumento con rango insuficiente daría lecturas truncadas en esas condiciones.
• Resolución de 0.1 W/m²: permite detectar variaciones pequeñas en la irradiancia, útil para comparar posiciones de panel o identificar el efecto de sombras parciales sobre la captación.
• Rosca universal de montaje tipo cámara: en la parte posterior del instrumento. Permite fijarlo a un trípode o soporte para obtener lecturas estables sin sostenerlo con la mano, ideal cuando se necesita comparar ángulos de inclinación con las dos manos libres.
• Función HOLD: retiene la última lectura en pantalla. Útil cuando el técnico necesita anotar el valor, compararlo con las especificaciones del fabricante o fotografiarlo sin tener que sostener el instrumento y leer simultáneamente.
• Medición en W/m² y BTU: permite cambiar entre el estándar internacional y las unidades anglosajonas, cubriendo proyectos con especificaciones de clientes o fabricantes en ambos sistemas.
• 50 horas de autonomía con apagado automático a los 15 minutos: en jornadas largas de commissioning, no necesitas preocuparte por la batería. El apagado automático prolonga la vida útil en uso intermitente.
• Peso de 90 g y dimensiones de 134 × 48 × 27 mm: cabe en el bolsillo del uniforme. No suma peso ni volumen al equipo de trabajo.

Con el PVM210 puedes determinar el ángulo óptimo de colocación de los paneles antes de fijar la estructura, verificar en commissioning que la corriente de cortocircuito real coincide con la especificada por el fabricante según la irradiancia medida, y documentar las condiciones del sitio en el momento de la instalación con datos precisos, no estimaciones satelitales.

Especificaciones técnicas completas

PVM210 de MEGGER, disponible en México a través de IME García

El MEGGER PVM210 está disponible en México a través de IME García, distribuidor oficial de MEGGER. Contáctanos para consultar disponibilidad, condiciones de entrega y soporte técnico.
